RSPD-900G GIS局部放電在線監測系統

主要功能

技術指标

系統概述

RSPD-900G型局放在線監測裝置采用超高頻（UHF）檢測技術，實時監測和分析氣體絕緣全封閉組合電器（GIS）設備内部局部放電電磁波信号，進而監測并分析GIS設備運行狀态并在故障發生時報警。

該系統可與RSWD-800微水密度監測裝置共用一個後台組成一個（屏櫃）集中監測系統。

功能特點

主要功能

局部放電檢測

裝置實時檢測并顯示電力設備中的局部放電現象，可以判定金屬顆粒、懸浮電位、内部電暈、固體絕緣内部缺陷、固體絕緣表面髒污等典型缺陷産生的局部放電信号；采用全數字化高速局放信号采集處理芯片，傳感器檢測頻帶可達到3GHz，并可根據需要選用其間的子頻段。

局部放電定位

裝置提供局部放電初步定位功能，定位精度爲GIS設備某個氣室，或變壓器内某一範圍。UHF信号傳播過程中衰減比較快，離開放電源的距離不同，放電信号的幅值顯著不同，因此，通過比較UHF放電信号的幅值可以進行放電的粗略定位。

局部放電類型識别

裝置具有局部放電模式庫和識别算法，提供背景噪聲、典型幹擾和局部放電類型識别功能。

技術特點

靈敏度高：對金屬顆粒和浮電位體放電的檢測靈敏度可達5PC，能準确檢出電暈、爬電所放出局部放電。

穩定性好：選用優質傳感器，外接噪聲傳感器和特定濾波器，采用先進的檢測技術，配合軟件處理技術，使抗幹擾性強，有效提高了儀器的穩定性。

判斷準确：本裝置實時連續采樣，當檢測到的局部放電信号同時滿足設置的“閥值”、“密度”和“可信度”時，才判爲異常，提高了判斷的準确性。

完善的數據分析功能：裝置具有完善的記錄，分析GIS運行過程中發生的局放現象，判定局放發生、發展規律，爲檢修提供依據。

就地和遠程報警：裝置設置就地聲光報警功能、遠程軟件界面報警功能。

本裝置采用RS485通信，通信距離長、可靠。

掃二維碼用手機看

裝置參數

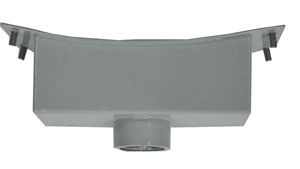

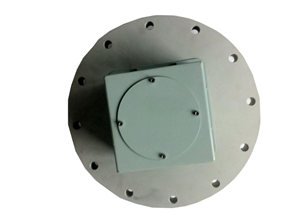

高頻傳感器參數

噪音傳感器參數

功分器參數
